PROTOS70(ZJ17)蜘蛛手防滲漏油及循環潤滑改造
一、存在的問題
1、PROTOS70卷接機的蜘蛛手機構采用油浴潤滑，潤滑油不能循環，熱量散不出，易造成傳動箱內部油溫升高、壓力增加、潤滑油霧化積垢，加劇油封、O型圈等零件老化及磨損；頻繁更換密封件，增加勞動強度和生產成本，長期采用人工換油、注油方式，費工費時。
2、蜘蛛手傳動臂機構存在著漏油設計缺陷，滲出的潤滑油會進入負壓通道，會對煙支造成污染，并對吸風道造成堵塞，出現油煙、甩煙等質量事故。
二、改進內容

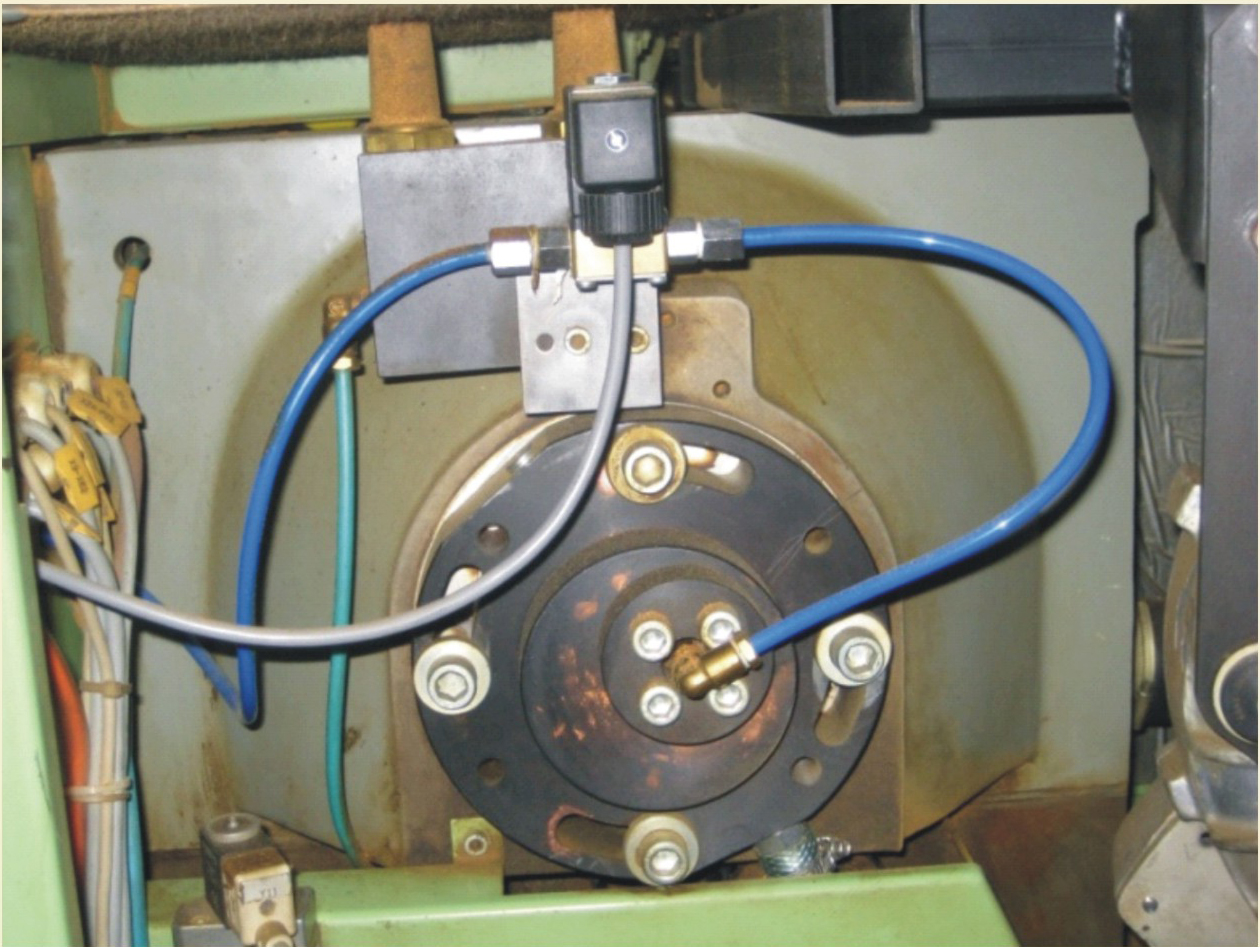

1、改變蜘蛛手的潤滑方式，采用循環油，隨主機潤滑系統一起循環。改進后的蜘蛛手循環潤滑系統示意圖如下：
2、在蜘蛛手運動副中增加螺旋密封，并改進齒套結構。
當設備運行后，這種運動型密封圈（螺旋密封圈）能有效地將潤滑油向內腔泵送，并產生一定的泵送壓力，抵消了內部增高的壓力，運動速度越快其密封性能越好。
三、達到的效果
1、有效地防止蜘蛛手傳動箱體滲漏；
2、降低蜘蛛手內潤滑油的溫度，改善了潤滑的效果；
3、明顯延長零件以及油封、O型圈的使用壽命；
4、減少故障的發生，提高設備的有效作業率；
5、徹底解決了潤滑油污染煙支的問題；
6、解決了因潤滑油滲漏導致甩煙的質量問題。
四、現場安裝、調試周期
二個工作日。
|
